Trở kháng máy biến áp điện: Cân bằng giữa an toàn và hiệu quả

Bạn có biết khoảnh khắc đó khi một cầu dao ở nhà và mọi thứ trở nên tối tăm không? Khó chịu, nhưng thường không có vấn đề gì lớn-bộ ngắt chỉ thực hiện công việc của nó khi hơi quá tải. Bây giờ hãy tưởng tượng điều tương tự xảy ra trong một nhà máy lớn hoặc tòa nhà văn phòng, ngoại trừ “sự đột biến” lớn hơn hàng nghìn lần. Đột nhiên, bạn đang phải đối mặt với các lực có thể làm cong thanh cái, làm đứt các kết nối hoặc tệ hơn. Và phần lớn liệu điều đó có trở thành thảm họa hay không đều nằm ở một con số nhỏ đáng ngạc nhiên trên bảng tên của máy biến áp: phần trăm trở kháng, hay %Z.

Hãy coi %Z như một-gờ tăng tốc tích hợp trên đường dẫn điện. Toàn bộ công việc của nó là hạn chế lượng dòng điện có thể chạy qua trong thời gian ngắn mạch. %Z thấp? Gần như không có chút va chạm nào-dòng nước tràn qua một cách điên cuồng. %Z cao hơn? Cú va chạm lớn hơn nhiều, làm mọi thứ chậm lại, kiểm soát thiệt hại.

Chọn đúng %Z không phải là một số chi tiết thông số kỹ thuật nhỏ-đó là một sự đánh đổi thực sự-để đảm bảo an toàn, chi phí thiết bị và thậm chí cả hiệu quả-lâu dài. Trở kháng thấp hơn có thể mang lại cho bạn độ ổn định điện áp tốt hơn từ ngày này sang ngày khác, nhưng điều đó có nghĩa là dòng điện sự cố tăng vọt, vì vậy cuối cùng bạn cần cầu dao, cầu chì và thiết bị chuyển mạch hạ lưu mạnh hơn (và đắt hơn nhiều) để xử lý sự cố.

Trong thiết lập tại nhà, một đoạn ngắn có thể làm hỏng cầu dao và chỉ có vậy. Nhưng trong các hệ thống công nghiệp hoặc thương mại, nó giống như một vụ vỡ đập-một sự giải phóng năng lượng lớn, đột ngột, đi theo con đường có ít lực cản nhất và bỏ qua mọi thứ khác. "Lũ" đó là dòng điện-ngắn mạch, thường gấp 10–25 lần (hoặc hơn) dòng tải thông thường. Lực từ từ loại dòng điện đó rất mạnh: chúng có thể làm biến dạng các thanh đồng, làm đứt các đầu cực hoặc gây nổ.

Mục tiêu của thiết kế tốt? Giữ cho dòng điện lỗi đó không vượt quá tầm kiểm soát. Và đoán xem? Tuyến phòng thủ đầu tiên của bạn nằm ngay bên trong máy biến áp điện.

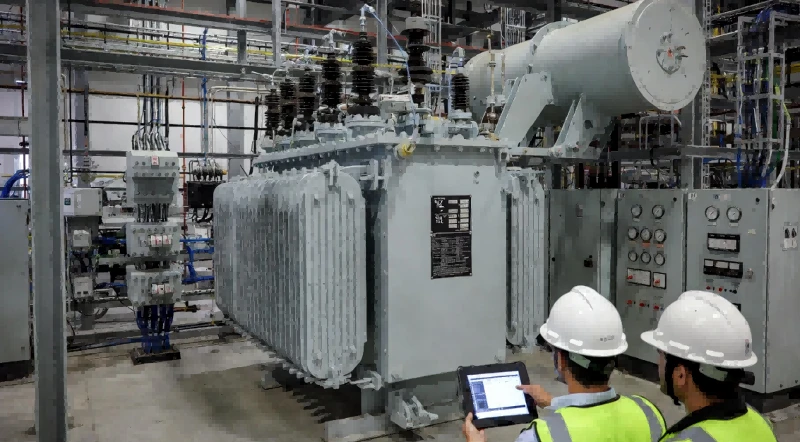

%Z về cơ bản là điện trở trong của máy biến áp (chủ yếu là điện kháng, nhưng chúng tôi gọi nó là trở kháng) được biểu thị bằng phần trăm. Nó được đo trong quá trình kiểm tra ngắn mạch-và được đóng dấu ngay trên bảng tên. %Z thấp (ví dụ 4–5%) có nghĩa là sự cản trở tối thiểu đối với dòng điện-rất tốt cho hiệu quả và điều chỉnh điện áp, nhưng lại rất tệ nếu xảy ra lỗi. %Z cao (7–10% hoặc hơn, tùy thuộc vào kích thước) sẽ làm nghẹt dòng điện trở lại khi có sự cố, giúp bảo vệ toàn bộ hệ thống dễ dàng hơn.

Quy tắc đơn giản: dòng điện ngắn mạch-có thể thấp hơn %Z=cao hơn. %Z cao hơn=dòng điện sự cố thấp hơn, ít năng lượng hủy diệt cần xử lý hơn.

Sử dụng biến áp có trở kháng-thấp (khoảng 3–4%Z). Nó chạy hiệu quả, điện áp luôn ổn định-trong điều kiện tải bình thường, động cơ khởi động êm ái. Nhưng lỗi? Hãy chuẩn bị tinh thần-dòng điện có thể rất lớn, biến cầu dao thành pháo hoa và cần có thiết bị chuyên dụng-hạng nặng để ngắt dòng điện một cách an toàn.

Chuyển sang trở kháng cao hơn (ví dụ 7–8%Z). Dòng điện sự cố giảm nhiều-có thể bằng một nửa hoặc ít hơn-có nghĩa là bạn thường có thể sử dụng các thiết bị bảo vệ tiêu chuẩn, rẻ hơn. Hệ thống này vốn đã an toàn hơn: ít rủi ro do tia lửa hồ quang-(làm chói mắt, giải phóng năng lượng gây nổ), nguy cơ bốc hơi thiết bị thấp hơn và tỷ lệ cược tốt hơn cho bất kỳ ai làm việc gần đó trong quá trình bảo trì.

Nhưng không có gì miễn phí. %Z cao hơn có nghĩa là điện áp giảm nhiều hơn một chút khi tải lớn xuất hiện (hãy nghĩ rằng đèn thang máy hoặc máy làm lạnh khởi động-có thể nhấp nháy nhiều hơn). Trong 20–30 năm, những tổn thất nhỏ thêm đó cũng cộng thêm vào hóa đơn năng lượng. Đó là kỹ thuật cổ điển: an toàn và giảm chi phí bảo vệ ban đầu so với hiệu suất cao nhất và kiểm soát điện áp chặt chẽ.

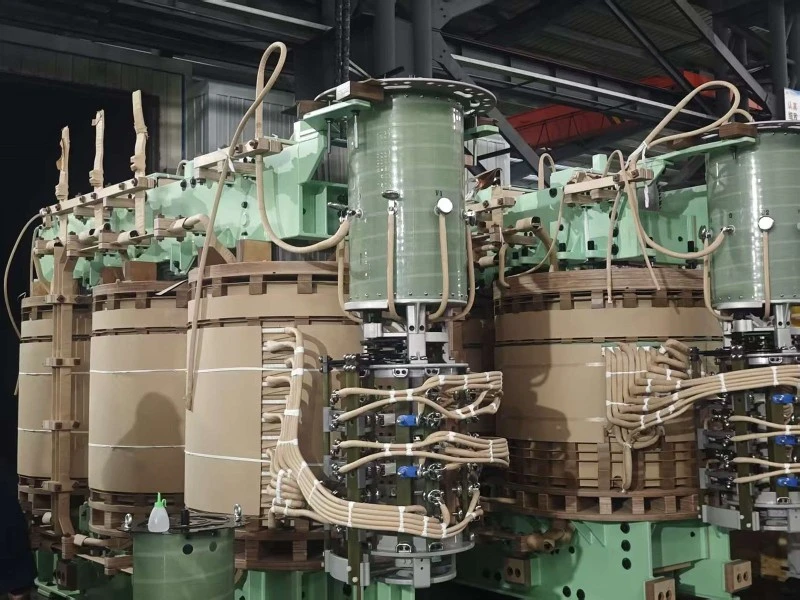

Dòng điện sự cố đó phải được dừng ở đâu đó-bằng cầu dao, rơ le, cầu chì. Lũ lụt lớn hơn có thể xảy ra=cần những "cổng" lớn hơn, đắt tiền hơn để ngăn chặn nó. %Z cao hơn sẽ thu hẹp lũ ngay từ đầu, do đó thiết bị xuôi dòng có thể bình thường hơn (và giá cả phải chăng). Ngoài ra, mức độ lỗi thấp hơn đồng nghĩa với việc cường độ tia sáng hồ quang ít hơn-mang lại lợi ích to lớn cho sự an toàn của người lao động.

Không nhất thiết phải như vậy. Nó phụ thuộc vào những gì tòa nhà của bạn thực sự cần. Một bệnh viện sử dụng thiết bị y tế siêu nhạy cảm? Có thể muốn có điện áp-cố định, do đó, %Z thấp hơn có thể sẽ thắng (với khả năng bảo vệ-được tăng cường để phù hợp). Một nhà kho đơn giản hay một khu công nghiệp? %Z cao hơn thường có ý nghĩa hơn-bảo vệ rẻ hơn, lỗi an toàn hơn và điện áp sụt giảm nhẹ không phải là yếu tố-ngăn cản.

Các tiêu chuẩn như IEEE/ANSI đưa ra phạm vi thông thường (thường là 4–8% đối với hầu hết các máy biến áp phân phối/điện), nhưng lựa chọn cuối cùng tùy thuộc vào mức độ ưu tiên của bạn: ngân sách, thời gian hoạt động, chế độ an toàn, loại tải.

Lần tới khi bạn tham gia đánh giá thiết kế, hãy thử những cách sau để hiểu rõ các thuật ngữ:

Tại sao chúng tôi lại chọn %Z cụ thể này cho thiết lập của mình?

Nó đã thay đổi kích thước/xếp hạng/chi phí của bộ ngắt ở hạ nguồn đến mức nào?

Bạn cân nhắc việc giảm dòng điện sự cố như thế nào với rủi ro sụt điện áp đối với tải của chúng tôi?

Những điều này khiến mọi người bàn tán về những tác động thực sự chứ không chỉ thông số kỹ thuật.

Con số %Z nhỏ đó không chỉ là chuyện vặt vãnh-mà nó là sự lựa chọn có chủ ý nhằm định hình mức độ nghiêm trọng (hoặc thuần hóa) của đoản mạch, mức độ bảo vệ bạn cần, chi phí bao nhiêu và mức độ an toàn thực sự của hệ thống. Khi bạn xử lý máy biến áp điện, hãy nhìn qua hộp kim loại và xem chiến lược đằng sau nó. Hãy đạt được sự cân bằng đó và bạn không chỉ cài đặt phần cứng-mà bạn đang xây dựng một hệ thống điện thông minh hơn, an toàn hơn.
