Nhiệt độ tăng lên có quan trọng đối với máy biến áp không? Câu trả lời tất nhiên là, đặc biệt đối với các nhà sản xuất máy biến áp . lấy máy biến áp 500kVA làm ví dụ . ảnh hưởng của nhiệt độ không chỉ ởGiá máy biến áp 500kVA, nhưng cũng có tác động quyết định đến hiệu suất của máy biến áp .

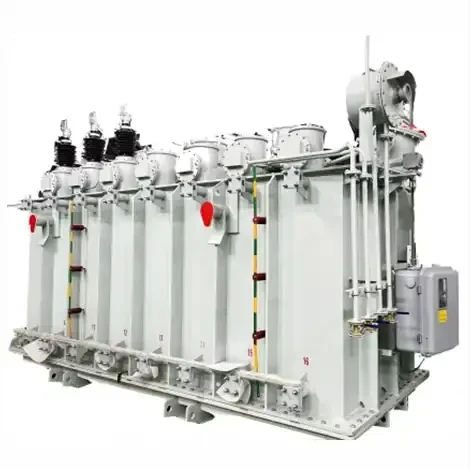

Tiếp theo, tôi sẽ giới thiệu phương pháp làm mát củaMáy biến áp ngâm dầu.
Theo bài viết 3 . 2 của GB tiêu chuẩn 1094.2-1996 "" Máy biến áp Power Phần 2: Tăng nhiệt độ ", phương pháp làm mát của máy biến áp ngâm dầu được biểu thị bằng trình tự bốn chữ cái.
Chữ cái đầu tiên chỉ ra môi trường làm mát bên trong tiếp xúc với cuộn dây:
O - Dầu khoáng hoặc chất lỏng cách điện tổng hợp với điểm flash không lớn hơn 300 độ Celsius .
Chữ thứ hai chỉ ra phương pháp lưu thông của môi trường làm mát bên trong:
N - Dòng dầu qua thiết bị làm mát và cuộn dây là lưu thông đối lưu nhiệt tự nhiên .
F - Dòng dầu trong thiết bị làm mát là một tuần hoàn bắt buộc và dòng dầu qua cuộn dây là một tuần hoàn đối lưu nhiệt .
D - Dòng dầu trong thiết bị làm mát là một tuần hoàn bắt buộc và dòng dầu bên trong cuộn dây chính (ít nhất) là một lưu thông có hướng dẫn bắt buộc .
Chữ cái thứ ba chỉ ra phương tiện làm mát bên ngoài:
A - Air .
W - Water .
Chữ cái thứ tư chỉ ra phương pháp lưu thông của môi trường làm mát bên ngoài: N - đối lưu tự nhiên . f - lưu thông bắt buộc (fan, pump, vv .))
Các phương pháp làm mát phổ biến bao gồm: Onan - Lưu thông tự nhiên của dầu biến áp bên trong máy biến áp, lưu thông đối lưu nhiệt tự nhiên của không khí trong thiết bị làm mát .
ONAF - Lưu thông tự nhiên của dầu biến áp bên trong máy biến áp, sự lưu thông không khí bắt buộc trong thiết bị làm mát .}
OFAF - Sự lưu thông cưỡng bức của dầu biến áp bên trong máy biến áp, sự lưu thông không khí bắt buộc trong thiết bị làm mát .}
OFWF - Sự lưu thông cưỡng bức của dầu biến áp bên trong máy biến áp, sự lưu thông của nước trong thiết bị làm mát .
ODAF - Sự lưu thông có hướng dẫn bắt buộc của dòng dầu trong cuộn dây chính, sự lưu thông không khí bắt buộc trong thiết bị làm mát .
