Giải thích về máy biến áp và các thành phần trạm biến áp

Bạn đã nhìn thấy chúng suốt đời: những chiếc lon hình trụ màu xám nằm trên đỉnh cột điện trong khu phố của bạn. Bình thường đến mức chúng ta khó để ý đến chúng, nhưng chúng làm được điều gì đó gần như kỳ diệu giúp cuộc sống hiện đại của chúng ta tồn tại. Những thiết bị này, được gọi là máy biến áp, là những người hùng thầm lặng giải quyết thách thức lớn nhất trong việc truyền tải điện từ nhà máy điện đến ngôi nhà của bạn.

Dòng điện di chuyển qua dây dẫn cũng giống như nước di chuyển qua đường ống. Để di chuyển nhiều năng lượng đi nhiều km, các công ty tiện ích sử dụng lực đẩy hoặc điện áp rất mạnh. Cố gắng truyền nó ở áp suất thấp, an toàn cho hộ gia đình-cũng giống như đẩy nước đi khắp đất nước qua vòi tưới vườn – phần lớn năng lượng sẽ bị thất thoát do ma sát và nhiệt. Trên thực tế, theo dữ liệu công nghiệp, nếu tăng gấp đôi điện áp, chúng ta có thể giảm 75% tổn thất năng lượng này. Đó là lý do tại sao máy biến áp phải được làm mát; xử lý loại năng lượng này là một công việc hấp dẫn.

Và đây là lý do tại sao chức năng máy biến áp tăng áp và giảm áp lại quan trọng. Tại một nhà máy điện, một máy biến áp "tăng cường" khổng lồ sẽ nâng điện áp lên ngang mức đường cao tốc để có thể truyền đi rất xa. Nhưng dòng điện-áp suất cao đó sẽ thổi bay TV của bạn ngay lập tức. Khi nguồn điện đến gần bạn hơn, một loạt máy biến áp "hạ bậc" tại các trạm biến áp bắt đầu giảm áp suất để chúng có thể đưa điện đến khu vực của bạn. Và chiếc lon màu xám cuối cùng trên cột bên ngoài cửa sổ của bạn là bước cuối cùng, quan trọng nhất. Bên trong thùng chứa này có một số cuộn dây và một ít dầu làm mát nhằm xử lý những gì bên trong máy biến áp điện, thực hiện "bước{8}}cuối cùng". Nó lấy điện áp ở cấp độ khu vực lân cận và giảm xuống mức an toàn, có thể sử dụng được để cấp nguồn cho đèn và sạc điện thoại của bạn, hoàn thành một cách hoàn hảo hành trình đáng kinh ngạc của điện.

Máy biến áp là một trong những thành phần quan trọng nhất của trạm biến áp điện, nhưng mục đích thực sự của cơ sở này còn lớn hơn thế nhiều. Nếu máy biến áp là hộp số thì trạm biến áp là toàn bộ nút giao thông. Hãy tưởng tượng nó như Trạm trung tâm lớn của lưới điện: một nơi bận rộn, nơi điện không chỉ được chuyển đổi mà còn được sắp xếp, chuyển hướng và gửi đến mọi nơi khác nhau. Và đây là nơi diễn ra điều kỳ diệu thực sự của việc vận hành một hệ thống phân phối lưới điện khổng lồ như vậy.

Giống như một nhà ga xe lửa đông đúc xử lý các chuyến tàu đến từ nhiều thành phố khác nhau, thiết bị của trạm biến áp đảm nhiệm việc cung cấp điện từ nhiều nơi khác nhau – có thể là một trang trại gió ở xa trên một tuyến và một nhà máy điện-gần đó trên một tuyến khác. Bằng một loạt các công tắc lớn, nó hoạt động như một bộ điều khiển không lưu cho các điện tử. Nó có thể gửi điện đến một khu vực lân cận cụ thể cần nó, định tuyến lại năng lượng xung quanh điểm rắc rối hoặc kết hợp các nguồn để luôn có đủ nguồn cung để đáp ứng nhu cầu. Chức năng phân loại quan trọng này là lý do tại sao các trạm biến áp được đặt ở những nơi đặc biệt đó. Chúng là điểm giao nhau giữa các "đường cao tốc liên bang" rộng lớn và dài và các "đường thành phố" nhỏ hơn phục vụ các khu dân cư của chúng ta. Chúng là những đường dốc và nút giao cắt cần thiết giúp mọi thứ hoạt động tốt. Nhưng với tất cả sức mạnh đó chỉ đi qua một nơi, điều gì sẽ xảy ra nếu có thứ gì đó bị gãy, chẳng hạn như một cái cây đổ trên đường dây trong cơn bão?

Tình huống cụ thể đó - cành cây rơi, sét đánh hoặc hỏng thiết bị - gây ra tình trạng nguy hiểm được gọi là lỗi hoặc đoản mạch. Hãy nghĩ về nó như một sự rò rỉ lớn đột ngột trong hệ thống điện. Thay vì đi theo con đường đã định, một luồng quyền lực khổng lồ cố gắng đi đường tắt, gây nguy hiểm và phá hủy mọi thứ liên quan đến nó. Để ngăn chặn thảm họa này, trạm biến áp có thiết bị bảo vệ riêng: cầu dao.

Chúng khác với những công tắc nhỏ trong hộp cầu dao ở nhà bạn; đây là những thiết bị an toàn cực lớn và siêu nhanh. Khi phát hiện ra sự cố, cầu dao của trạm biến áp sẽ hoạt động gần như ngay lập tức, dừng dòng điện bằng tay. Hoạt động như một van khẩn cấp tự động, ngay lập tức cắt phần đường dây điện bị hư hỏng khỏi phần còn lại của mạng. Công việc chính của máy cắt trong trạm biến áp là cách ly bảo vệ nhanh chóng.

Không giống như cầu chì-kiểu cũ là vật dụng-sử dụng một lần và nóng chảy để ngắt mạch, những cầu dao khổng lồ này có thể được đặt lại. Sau khi các công nhân tiện ích đã khắc phục hư hỏng thực tế (chẳng hạn như di dời cành cây bị đổ đó), việc đặt lại cầu dao và cấp điện trở lại là an toàn. Khả năng hoạt động như một công tắc điện áp cao-có thể đặt lại là một trong những tính năng quan trọng nhất của thiết bị bảo vệ máy biến áp hiện đại và quản lý lưới điện. Nếu không có chúng, một lỗi nhỏ có thể gây ra hiệu ứng domino dẫn đến mất điện ảnh hưởng đến toàn bộ khu vực. Nhưng những bộ phận chuyển mạch điện áp cao này chỉ hoạt động khi có sự cố. Làm thế nào để trạm biến áp giữ toàn bộ lượng điện mạnh đó được chứa an toàn trên đường dẫn được chỉ định trong quá trình hoạt động bình thường? Và đó chính là điều mà một anh hùng thầm lặng khác mà bạn từng thấy trước đây đã làm.

Điện cũng giống như nước, nó muốn tìm con đường dễ dàng nhất để đi. Đường dây điện bằng kim loại là chất dẫn điện tuyệt vời, chúng là đường cao tốc hoàn hảo để dẫn điện. Nhưng tòa tháp thép lớn hỗ trợ nó cũng là một vật dẫn điện tốt, giúp mọi người đi xuống đất một cách dễ dàng nhưng nguy hiểm. Nếu dây điện chạm vào tháp, toàn bộ năng lượng đó sẽ bị lãng phí và tháp sẽ trở nên nguy hiểm vì sẽ bị nhiễm điện.

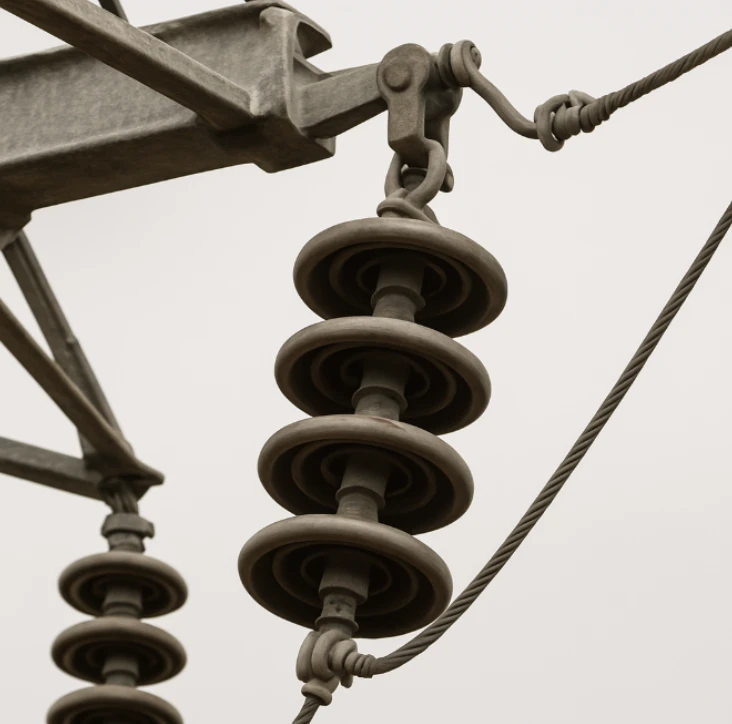

Để ngăn chặn sự "rò rỉ điện" này, một rào chắn đặc biệt được đặt giữa đường dây điện và tháp. Đó là công việc của chất cách điện. Bạn có thể thấy chúng giống như những chồng đĩa gốm, thủy tinh hoặc polyme treo trên cánh tay của tòa tháp. Những vật liệu này được chọn vì chúng dẫn điện kém. Chúng hoạt động giống như những bức tường dày của ống nước, đảm bảo rằng điện vẫn ở bên trong dây dẫn ở nơi cần có. Có nhiều loại chất cách điện khác nhau nhưng chúng đều có một điểm chung. Điện áp càng cao thì áp suất điện thoát ra càng lớn, vì vậy bạn thấy rất nhiều đĩa này được nối với nhau trên các đường dây truyền tải lớn – nhiều đĩa hơn có nghĩa là cách điện tốt hơn. Những bộ phận quan trọng của trạm biến áp và bộ phận chuyển mạch điện áp cao này là tuyến phòng thủ đầu tiên chống lại sự thoát điện. Nhưng điều gì sẽ xảy ra nếu điện không đến từ nhà máy điện mà tấn công từ trên cao dưới dạng tia sét?

Sét đánh là cú đánh trực tiếp vào lưới điện, truyền vào hàng triệu volt trong một phần triệu giây. Bộ ngắt mạch rất tốt trong việc xử lý các sự cố phát sinh bên trong hệ thống, nhưng nó quá chậm để phản ứng với kiểu tấn công nhanh chóng từ bên ngoài này. Đối với mối nguy hiểm đặc biệt này, các trạm biến áp đều có vệ sĩ đặc biệt của riêng mình – thiết bị chống sét. Chúng thường là những ống trụ bằng sứ cao, có thể được tìm thấy bên cạnh những cỗ máy lớn, để canh chừng mối nguy hiểm đến từ phía trên.

Hãy coi thiết bị chống sét như một lối thoát khẩn cấp để lấy điện. Trong trường hợp bình thường, nó không làm gì cả; nó giống như một con đường bị đóng. Nhưng khi điện áp tăng vọt do tia sét xuất hiện, thiết bị chống sét sẽ biến thành một cánh cổng mở. Chuyển hướng đột biến, quá trình này hướng năng lượng nguy hiểm có một lối thoát đơn giản bằng cách đi thẳng vào lòng đất và tránh các máy biến áp tốn kém. Nó dẫn lực phá hủy ra khỏi dòng điện chính một cách an toàn, khiến nó về cơ bản khác với cầu dao. Cầu dao là công tắc mở ra để dừng mọi dòng chảy, thiết bị chống sét là van an toàn chuyển hướng dòng điện nguy hiểm mà không làm gián đoạn nguồn điện. Nó làm cho nó trở thành một trong những thiết bị bảo vệ máy biến áp quan trọng nhất. Công việc chính của thiết bị chống sét là tiếp nhận những chấn động lớn đó để chúng không gây ra thiệt hại trị giá hàng triệu đô la cho các bộ phận chính của trạm biến áp. Bây giờ chúng ta đã biết cách các trạm biến áp được bảo vệ khỏi những nguy hiểm từ bên ngoài, điều gì sẽ xảy ra với toàn bộ nguồn điện đó sau khi được đưa vào bên trong một cách an toàn?

Sau khi nguồn điện đã được lưu trữ an toàn trong trạm biến áp, cần phải tổ chức và chỉ đạo. Hãy tưởng tượng trạm biến áp là một sân bay đông đúc; bạn sẽ không muốn mọi máy bay cố gắng hạ cánh trên cùng một đường băng cùng một lúc. Đó chính là mục đích của một thanh cái. Thanh cái chỉ là một sợi dây nguồn-nặng và khổng lồ – một đoạn kim loại lớn đóng vai trò là nơi gặp gỡ. Mọi đường dây điện cao thế đi vào đó, mọi đường dây đi ra đều từ đó, một bể điện lớn và ổn định. Sự tập trung năng lượng này là ý tưởng chính đằng sau cách các trạm biến áp sắp xếp các thanh cái của họ.

Tất nhiên, chúng ta cần kiểm soát dòng chảy này. Chúng ta phải làm gì khi một thiết bị cần thực hiện một số công việc trên đó? Chúng ta không thể tắt toàn bộ nguồn điện. Đây là những gì công tắc ngắt kết nối làm. Các bộ phận của thiết bị chuyển mạch điện áp cao này hoạt động như những cầu rút điện khổng lồ. Khi công tắc mở sẽ có một khoảng không khí lớn, rõ ràng mà điện không thể nhảy qua nên một phần trạm biến áp trở nên cô lập và an toàn cho người dân sửa chữa. Đóng có nghĩa là "cây cầu" bị hỏng và dòng điện chạy tự do.

Khi kết hợp hai ý tưởng đó lại với nhau, chúng ta sẽ thấy trạm biến áp linh hoạt đến mức nào. Người vận hành lưới điện có thể định tuyến lại điện bằng cách sử dụng các công tắc để kết nối hoặc ngắt kết nối các đường dây khác nhau khỏi thanh cái trung tâm. Họ có thể chuyển đổi nguồn điện một cách nhanh chóng bằng cách sử dụng các công tắc. Vì vậy, họ có thể ngắt một đường dây điện để sửa chữa và giữ cho phần còn lại hoạt động, điều này giúp mọi người không bị mất điện. Chính sự kết hợp giữa phân phối trung tâm (thanh cái) và điều khiển chính xác (công tắc) đã làm cho trạm biến áp hoạt động tốt như vậy. Lần tiếp theo khi đi ngang qua một trạm biến áp, bạn có thể nhận thấy những bộ phận này được phơi ra bên ngoài dưới dạng thiết kế được gọi là thiết kế cách nhiệt bằng không khí. Nhưng ở một thành phố lớn, tất cả có thể nằm gọn trong một tòa nhà ở một trạm biến áp cách nhiệt bằng khí-nhỏ hơn. Bây giờ bạn đã biết ai là người chơi chính, bạn có thể bắt đầu thấy lưới không phải là một loại bí ẩn nào đó mà là một hệ thống mà bạn đã hiểu.

Trước đây, lưới điện có thể xuất hiện dưới dạng một mạng lưới không xác định, không thể tiếp cận được. Cái sân có hàng rào- ồn ào dọc theo đường cao tốc chỉ đơn thuần là một loạt các cấu trúc kim loại khó hiểu. Nhưng bây giờ bạn có thể thấy bản chất thực sự của nó – một nhóm-được phối hợp nhịp nhàng làm việc chăm chỉ để mang điện đến cho bạn. Bằng cách biết những người chơi quan trọng, bạn có thể tìm hiểu về cách hoạt động của các trạm biến áp điện.

Các bộ phận chính của một trạm biến áp điện đều có nhiệm vụ quan trọng:

Máy biến áp: Bộ chuyển số dùng để điều chỉnh điện áp tăng hoặc giảm.

Bộ ngắt mạch: Đó là "công tắc an toàn" giúp ngăn chặn mọi thứ xảy ra sai sót.

Chất cách điện: “Người bảo vệ” giữ dòng điện mạnh trên đường đi của nó.

Lightning Arrester: Vệ sĩ chống sét.

Thanh cái & Công tắc: 'Bộ điều khiển lưu lượng' để điều khiển dòng điện. Lần tới khi bạn lái xe ngang qua trạm biến áp hoặc nhìn lên cột điện, bạn sẽ nhận ra nó. Không chỉ là một câu đố, mà là một đội im lặng, mạnh mẽ làm việc cùng nhau. Và bạn sẽ thấy cần số, công tắc an toàn, những người bảo vệ đều thực hiện phần việc của mình. Bây giờ bạn đã biết chức năng của máy biến áp và các bộ phận của trạm biến áp cũng như hành trình vô hình của năng lượng trở nên hữu hình ngay trước mắt bạn như thế nào.
