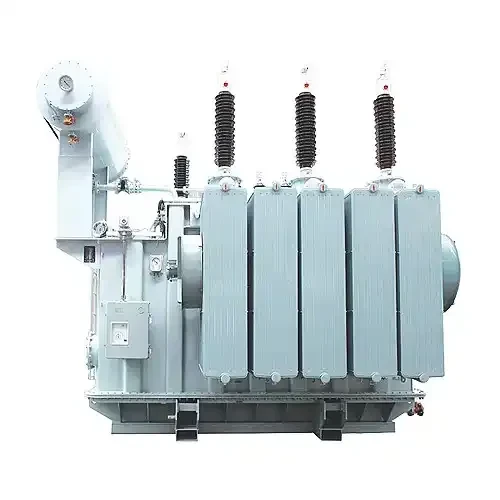

Máy biến áp gắn trên Skid Yawei là một loại máy biến áp điện được cài đặt trên Skid, một nền tảng cho phép dễ dàng vận chuyển và lắp đặt. Các máy biến áp này được thiết kế để sử dụng trong các ứng dụng khác nhau khi cần có tính di động và tính linh hoạt. Chúng thường được sử dụng trong các cài đặt tạm thời, chẳng hạn như các trang web xây dựng hoặc trong các ứng dụng mà máy biến áp có thể cần phải được di chuyển hoặc di dời. Các máy biến áp gắn trên SKID thường được đặt để bảo vệ chúng khỏi các yếu tố môi trường và có thể được xây dựng tùy chỉnh để đáp ứng các yêu cầu điện áp và điện cụ thể. Thiết kế của họ tạo điều kiện triển khai dễ dàng và hiệu quả trong các cài đặt đa dạng.
Sản phẩm liên quan
Tính năng Transformer gắn trên Skid Yawei
Tính di động: Được thiết kế để dễ dàng vận chuyển và lắp đặt, thường được sử dụng ở các địa điểm tạm thời hoặc thay đổi.
Độ bền: Được xây dựng để chịu được các điều kiện khắc nghiệt, phù hợp cho môi trường ngoài trời và công nghiệp.
Tùy chỉnh: Cấu hình có thể được điều chỉnh theo các yêu cầu điện áp và năng lượng cụ thể.
Thiết kế kèm theo: thường được đặt trong một bao vây bảo vệ để bảo vệ chống lại các yếu tố môi trường.
Dễ cài đặt: Thiết kế Skid cho phép thiết lập và tích hợp nhanh vào các hệ thống điện hiện có.
Tính linh hoạt: Thích hợp cho một loạt các ứng dụng, bao gồm các công trường xây dựng, trạm điện tạm thời và cung cấp điện khẩn cấp.
Máy biến áp gắn trên Skid được thiết kế để linh hoạt và dễ triển khai trong các cài đặt khác nhau. Thông số kỹ thuật của họ có thể thay đổi rất nhiều tùy thuộc vào ứng dụng và nhà sản xuất.
Thông số kỹ thuật chính của máy biến áp gắn trên Skid
Xếp hạng năng lượng: Thay đổi từ 315 kVa đến 12000 kVa.
Xếp hạng điện áp cao (HV): Phạm vi từ 11000V đến 34500V.
Xếp hạng điện áp thấp (LV): Bao gồm các điện áp phân phối phổ biến như 400V, 480grdy\/277V và 600V.
Kích thước: Kích thước cụ thể như chiều rộng, chiều dài và chiều cao được cung cấp cho mỗi xếp hạng máy biến áp, phản ánh thiết kế nhỏ gọn và có thể vận chuyển của chúng.
Giá trị trở kháng: Quan trọng để xác định hiệu suất của máy biến áp trong các điều kiện tải.
Hệ thống làm mát: Thông thường các phương pháp làm mát không khí tự nhiên (ONAN) được sử dụng.
Tiêu chuẩn tăng nhiệt độ: Tuân thủ các tiêu chuẩn như IEEE C57.12. 00 và IEC60076, đảm bảo hoạt động đáng tin cậy trong các điều kiện nhiệt khác nhau.
Các tính năng khác: Bao gồm các bể niêm phong ẩn cho tuổi thọ, các tùy chọn cho dầu biến áp tiêu chuẩn hoặc chất lỏng phân hủy sinh học và các tùy chọn phụ kiện có thể tùy chỉnh để bảo vệ và giám sát máy biến áp.
Các máy biến áp này được thử nghiệm nghiêm ngặt để đảm bảo tuân thủ các tiêu chuẩn như IEEE C57.12.
Để biết thêm thông tin chi tiết và các yêu cầu cụ thể, xin vui lòng liên hệ trực tiếp với chúng tôi.
Tiêu chuẩn chất lượng của sản phẩm
1. Hệ thống quản lý chất lượng GB\/T 19001-2016 ISO 9001: 2015
Hoạt động của toàn bộ hệ thống Yawei được kiểm soát và quản lý nghiêm ngặt. Điều này đảm bảo chất lượng sản phẩm và vật liệu trong tất cả các giai đoạn, từ việc nhận các yêu cầu của khách hàng đến thiết kế, vật liệu, sản xuất, lắp đặt, thử nghiệm, đóng gói, giao hàng, sau bán hàng, tất cả đều hoạt động theo các quy trình liên kết chặt chẽ và liên kết logic.
2.CertificateOfCompliance của UL và Cul
Máy biến áp gắn Yawei Pad đã được UL đánh giá theo tiêu chuẩn của Hoa Kỳ và Canada. Transformer của chúng tôi được chứng nhận bởi UL dựa trên các tiêu chuẩn của Canada (tiêu chuẩn CSA).
3. Giấy chứng nhận CE
Tiêu chuẩn: en 60076-1: 2011.en 60076-2: 2011en 60076-14: 2013 xác nhận rằng chất lượng kỹ thuật của YAWEI đáp ứng các yêu cầu của tất cả các tiêu chuẩn quốc tế cụ thể để thử nghiệm và hiệu chuẩn phòng thí nghiệm. Tất cả các sản phẩm Yawei được thử nghiệm đầy đủ trong phòng thử nghiệm đủ điều kiện trước khi rời khỏi nhà máy, đảm bảo chất lượng ổn định và mang lại sự yên tâm tuyệt đối cho khách hàng.
Đặc điểm của máy biến áp Yawei Power
Bao gồm dây chuyền sản xuất hoàn chỉnh của máy biến áp từ dây cuộn dây, rạch và lăn tấm silicon, bình dầu biến áp sản xuất và máy biến áp R & D, thử nghiệm, lắp đặt và sản xuất.
Dây chuyền sản xuất bằng nhôm và dây đồng Yawei
Dòng kết gói dây cách điện tự động Yawei.yawei có các đường dây cuộn tự động, ngang, dọc và thủ công theo yêu cầu công suất khác nhau.
Cuộn dây trên cuộn dây chính và phụ có cấu trúc thiết kế tuyệt vời để giúp máy hoạt động hiệu quả.
Dây bọc dây cách điện
Yawei Transformer Oil Tank Casting Workshop. Công việc chuyên nghiệp và nhóm cho các yêu cầu nấm mốc khác nhau.
Cấu hình Yawei FIN\/ TALIATER Sản xuất Xưởng.
Hội thảo tủ phía trước của Yawei Transformer
|
Yawei 110kV Transform Power 100% Power Transform |
||||||
|
Công suất định mức (KVA) |
Mất không tải (kW) |
Mất tải (kW) |
Dòng điện giảm tải |
Trở kháng ngắn mạch |
Kích thước (LXWXH) (mm) |
Tổng trọng lượng (kg) |
|
6300 |
10 |
36.9 |
0.6% |
10.5% |
4540 x4350x4580 |
21100 |
|
8000 |
12 |
45 |
0.6% |
4860x4400x4630 |
24600 |
|
|
10000 |
14.2 |
53.1 |
0.5% |
4900x4450x4830 |
27900 |
|
|
12500 |
16.8 |
63 |
0.5% |
5010x4500x4960 |
31600 |
|
|
16000 |
20 |
77 |
0.45% |
5620x4520x5080 |
35600 |
|
|
20000 |
24 |
91.7 |
0.4% |
5730x4550x5200 |
39800 |
|
|
25000 |
28.4 |
110.7 |
0.4% |
5820x4590x5290 |
45200 |
|
|
31500 |
33.5 |
133.2 |
0.35% |
5930x4820x5400 |
49600 |
|
|
40000 |
40.4 |
156.6 |
0.3% |
6100x4930x5500 |
57100 |
|
|
50000 |
47 |
194.4 |
0.25% |
6450x5050x5590 |
64700 |
|
|
63000 |
56.8 |
234 |
0.25% |
6970x5190x5690 |
71800 |
|
|
Yawei 220kV ba pha Máy biến áp năng lượng chính các thông số kỹ thuật chính |
|||||
|
Công suất định mức (KVA) |
Điện áp cao (KV) |
Biểu tượng kết nối |
Mất không tải (kW) |
Mất tải (kW) |
Dòng điện giảm tải (%) |
|
31500 |
220/230 |
YND11 |
35 |
135 |
0.7 |
|
40000 |
41 |
157 |
0.7 |
||
|
50000 |
49 |
189 |
0.65 |
||
|
63000 |
58 |
220 |
0.65 |
||
|
75000 |
67 |
250 |
0.6 |
||
|
90000 |
77 |
288 |
0.55 |
||
|
120000 |
94 |
345 |
0.55 |
||
|
150000 |
112 |
405 |
0.5 |
||
|
160000 |
117 |
425 |
0.49 |
||
|
180000 |
128 |
459 |
0.46 |
||
|
240000 |
160 |
567 |
0.42 |
||
